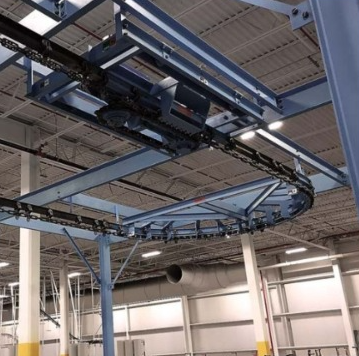

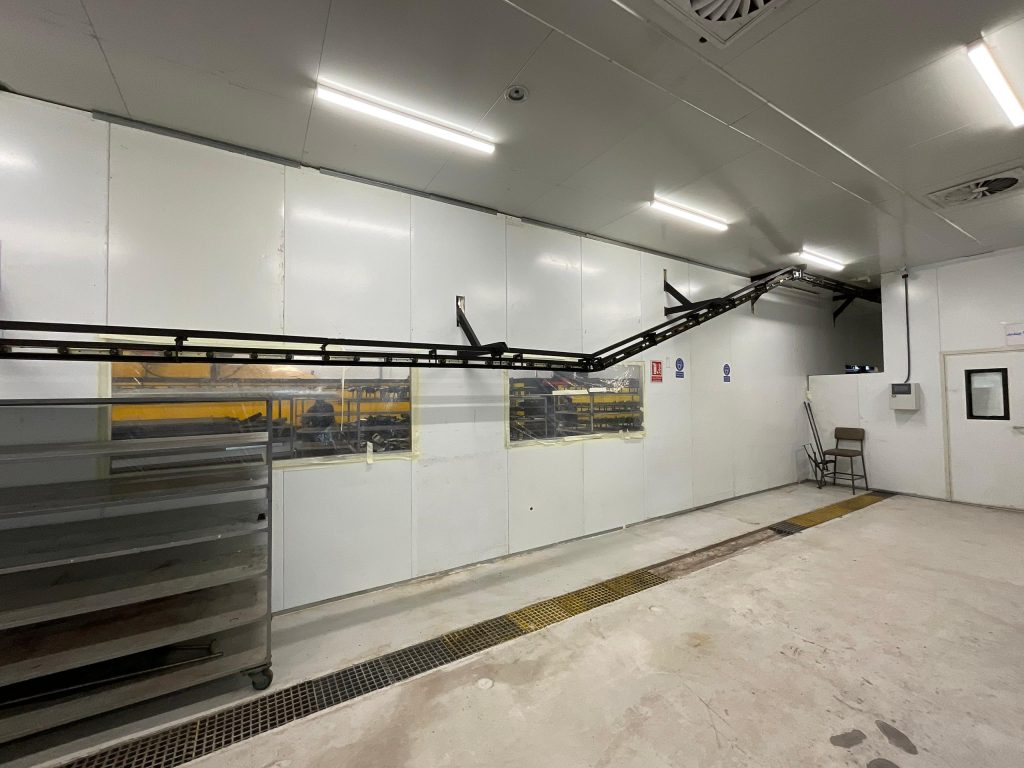

کانوایر مونوریل(Monorail Conveyor)
کانوایر مونوریل نوعی سیستم حمل پیوسته است که با استفاده از یک ریل سقفی (معمولاً فولادی) و مجموعهای از ترولیهای آویزان، قطعات یا محصولات را در مسیر مشخصی جابهجا میکند. این سیستم در خطوط تولید و مونتاژ، رنگکاری، انبارها و سردخانهها کاربرد وسیعی دارد. حرکت در این سیستم میتواند دستی یا موتوری باشد.
⚙️ مشخصات فنی نمونهای از کانوایر مونوریل
نوع سیستم مونوریل سقفی (آویزان)
نوع ریل پروفیل I یا ناودانی مخصوص، با پوشش رنگ اپوکسی یا گالوانیزه
تحمل بار هر ترولی ۵۰ تا ۵۰۰ کیلوگرم (بسته به طراحی)
جنس ترولیها فولاد سختکاری شده با چرخهای بلبرینگی
نوع انتقال دستی (Push) یا موتوردار (Power & Free)
شعاع چرخش قابل طراحی در مسیرهای منحنی یا U شکل
سرعت حرکت (موتوری) قابل تنظیم تا ۲۰ متر بر دقیقه
کنترل دستی یا اتومات با PLC و سنسورها
قابلیت نصب سقفی (از سازه یا سقف سوله) یا مستقل با سازه فلزی
🌟 مزایای استفاده از کانوایر مونوریل
- صرفهجویی در فضا با استفاده از فضای بالای سالن
- کاهش نیروی انسانی و افزایش ایمنی در حمل بار
- کاهش زمان توقف تولید و افزایش بهرهوری
- قابلیت اجرا در مسیرهای طولانی یا دارای زاویه و انحنا
- مناسب برای قطعات داغ یا مرطوب (مخصوص کورهها و شستشو)
- هزینه نگهداری پایین و عمر مفید بالا
- قابلیت اتصال به خطوط دیگر تولید یا اتوماسیون
🧰 کاربردهای رایج کانوایر مونوریل
- صنایع رنگ و پوشش پودری: انتقال قطعه به کابین رنگ، کوره و ایستگاه سردکن
- صنایع خودروسازی: حمل بدنه، درب، شاسی و سپر خودرو
- صنایع فلزی و جوشکاری: جابهجایی شاسی، فریم یا محصولات فلزی
- کارخانجات مونتاژ: اتصال ایستگاههای مونتاژ با مسیرهای انتقال
- صنایع غذایی و سردخانهها: حمل لاشه در مسیرهای تمیز قابل شستشو
کانوایر فورج (Forging Conveyor)
کانوایر فورج (Forging Conveyor) نوعی سیستم انتقال مواد است که در صنایع فورج و عملیات حرارتی به کار میرود تا قطعات داغ، سنگین یا نیمهساخته را بین ایستگاههای مختلف تولید جابجا کند. این سیستم در محیطهایی با دمای بالا و شرایط سخت طراحی میشود.
🔧 مشخصات فنی
- نوع کانوایر: زنجیری، رولیکی یا صفحهای (chain / roller / slat)
- جنس شاسی: فولاد ST37 با پوشش مقاوم حرارتی یا فولاد آلیاژی
- تحمل دما: تا ۱۲۰۰ درجه سانتیگراد بسته به طراحی
- تحمل وزن: بین ۵۰ تا ۵۰۰ کیلوگرم در هر پالت یا قطعه (بنا به سفارش)
- عرض کانوایر: ۶۰ تا ۱۲۰ سانتیمتر
- طول کانوایر: از ۳ متر تا ۲۰ متر (سفارشی)
- نوع محرک: الکتروموتور گیربکسی، زنجیری یا هیدرولیکی
- کنترل: دستی یا اتوماتیک با PLC
- جنس ریل یا بستر: فولاد نسوز یا چدنی با عمر بالا
🌟 مزایا:
- مقاومت بالا در برابر حرارت و خوردگی
- کاهش دخالت نیروی انسانی و افزایش ایمنی
- انتقال روان و یکنواخت قطعات سنگین یا داغ
- کاهش زمان توقف خط تولید
- قابلیت طراحی سفارشی بر اساس نیاز مشتری
- دوام و عمر مفید بالا
🧰 کاربردها:
- صنایع خودروسازی (ساخت قطعات میللنگ، شاتون و دنده)
- صنایع نظامی و ریلی
- واحدهای فورج گرم
- خطوط پیشگرم و کورههای عملیات حرارتی
- شرکتهای تولید تجهیزات سنگین و صنعتی
روبات رنگ مایع( Liquid Paint Robot)
روبات رنگ مایع یک دستگاه پیشرفته و اتوماتیک برای اعمال رنگ مایع روی سطوح مختلف فلزی، پلاستیکی یا چوبی است. این روباتها معمولاً در خطوط تولید خودروسازی، لوازم خانگی، قطعات صنعتی و صنایع مبلمان استفاده میشوند. عملکرد آنها مبتنی بر برنامهریزی دقیق مسیر حرکت، فشار رنگ و زاویه نازل است که باعث افزایش یکنواختی رنگ و کاهش هدررفت میشود.
🔧 مشخصات فنی
نوع روبات روبات صنعتی بازوی مفصلی (آرتیکولیتد) یا SCARA
نوع سیستم پاشش ایرلس (Airless) یا ایرمیکس (Air Mix)
ظرفیت پاشش رنگ بین 100 تا 500 سیسی بر دقیقه (بسته به مدل نازل و فشار)
کنترلر PLC با قابلیت برنامهریزی مسیر و مقدار رنگ
تعداد محور معمولاً 6 محور با دقت حرکتی بالا (0.1 میلیمتر)
سازگاری با رنگها رنگهای مایع پایه آب و پایه حلالی
فشار کار ی 6 الی 10 بار (برای ایرمیکس)
جنس نازلها استیل ضدزنگ یا تیتانیوم، مقاوم در برابر خوردگی
🌟 مزایا:
- افزایش یکنواختی و کیفیت سطح رنگشده
- کاهش مصرف رنگ و حلال
- کاهش نیروی انسانی و هزینههای مرتبط
- حذف خطای انسانی در اعمال ضخامت رنگ
- امکان برنامهریزی مسیر دقیق و تکرارشونده
- سازگاری با محیطهای پرخطر (رنگهای اشتعالزا)
- قابلیت تعویض سریع رنگ یا تنظیمات برای قطعات مختلف
🧩 کاربردها:
- صنایع خودروسازی (رنگ بدنه خودرو و قطعات داخلی)
- رنگآمیزی درب، پنجره و کابینتهای فلزی و چوبی
- صنایع لوازم خانگی (رنگ ماشین لباسشویی، یخچال و…)
- صنایع تجهیزات پزشکی و الکترونیکی
- قطعات هواپیما و صنایع نظامی
ابشار رنگ(Paint waterbooth)
آبشار رنگ یا کابین آبشار، محفظهای با دیواره آبیشکل است که برای جمعآوری و تصفیه ذرات رنگ معلق در هوا استفاده میشود. در این سیستم، ذرات رنگی که از نازل رنگپاش پراکنده میشوند، توسط جریان هوای ایجادشده و دیواره آب، جذب و جمعآوری میگردند. این فرآیند باعث تمیز نگهداشتن هوای محیط و جلوگیری از اتلاف رنگ میشود.
🛠 مشخصات فنی
- جنس بدنه: ورق گالوانیزه یا استیل ضدزنگ با ضخامت ۱٫۵ تا ۲ میلیمتر
- ابعاد استاندارد: بسته به نیاز مشتری، معمولاً از ۲ تا ۶ متر طول
- نوع فیلتراسیون: سیستم آبگردان یا فیلتر خشک
- پمپ گردش آب: پمپ ضدزنگ با ظرفیت مناسب بسته به حجم کابین
- روشنایی داخلی: چراغهای فلورسنت یا LED مقاوم در برابر بخار و رنگ
- فن مکنده: سانتریفیوژ با فشار استاتیک بالا جهت مکش بخارات رنگ
- شیشه دید: برای بازرسی فرآیند رنگپاشی از بیرون کابین
🌟 مزایا:
- جلوگیری از پخش رنگ در محیط و افزایش ایمنی کاری
- بازیافت رنگ مصرفنشده
- افزایش کیفیت سطح رنگشده بهدلیل حذف آلودگیها
- کاهش هزینه نظافت و نگهداری کارگاه
- عمر بالا و نگهداری آسان
🧩 کاربردها:
- صنایع خودروسازی (قطعات بدنه و موتور)
- تولیدات فلزی (رادیاتور، کابینت، مبلمان فلزی)
- صنعت لوازمخانگی
- صنایع چوب و MDF برای رنگپاشی دربها و سطوح چوبی
- تجهیزات نظامی، پزشکی و الکترونیکی
هواساز(Air Handing Unit)
هواساز (AHU) یک دستگاه مرکزی در سیستمهای تهویه مطبوع بزرگ است که وظیفه تأمین هوا را بر عهده دارد. این واحد شامل پروانه (فن)، کویلهای سرمایش و گرمایش، فیلترها، دمپرها و گاهی مرطوبسازی استهوای تازه محیط بیرونی یا هوای برگشتی از سالنها از طریق فیلتر عبور داده شده، سپس توسط فن به کانالهای توزیع هدایت میشود. در صورت نیاز، نصب کویلهای خنککننده، گرمایش یا دستگاه ریکاوری (Heat Recovery) نیز انجام میشود .
🛠 مشخصات فنی
بسته به ظرفیت و نیاز، AHUها متغیرند، اما برخی مشخصات رایج عبارتند از:
- ساختار بدنه: پانلهای دوجداره آلومینیوم یا فولاد گالوانیزه با عایق داخلی پلییورتان
- استراکچر فریم: آمادهشده از پروفیل آلومینیومی، معمولاً قابل مونتاژ
- فشار استاتیک عملیاتی: از ۱۰۰۰ تا ۲۵۰۰ Pa (بیش از ۱۰٪ افت فشار برتری) با راندمان مناسب
- بازده کویلها: معمولا ۴–۶ ردیف، با حداکثر سرعت هوا حدود ۴۵۰ fps
- گنجایش حجمی هوا (Flow): از چند هزار تا بیش از ۲۰۰٬۰۰۰ CFM (معادل حدود ۵۶٬۰۰۰ m³/h)
- سطح صدا: در واحدهای بزرگ (مثال: AHU25000P3)، صدای کل LwA در حدود ۹۳–۹۵ دسیبل در فشار استاتیک
۶۵۰ Pa
🌟 مزایا:
- کیفیت هوای درون: حذف گرد و غبار، آلرژنها، ذرات معلق (تا سطح HEPA امکانپذیر است)
- تنظیم دقیق دما و رطوبت: استفاده از کویلهای سرمایش، گرمایش و دستگاههای رطوبتساز
- صرفهجویی انرژی: استفاده از فنهای VAV، ریکاوری گرما، کنترل دمپرها و ترکیب هوای تازه با برگشتی
- قابلیت نگهداری آسان: دسترسی مناسب به فیلتر، کویل و فن بهویژه در خطوط تولید یا ساختمانهای بزرگ
- انعطاف در طراحی: ماژولار بودن و قابلیت افزودن کویل، دستگاه ریکاوری، مرطوبکننده، بازده صدا و
تصفیه ویژ ه برای کاربردهای خاص
🧩 کاربردها
- ساختمانهای بزرگ: ادارات، تجاری، مجتمعها، پاساژها
- فضاهای حساس: بیمارستانها، آزمایشگاهها، اتاقهای تمیز، تولید حساس
- صنعتی: کارخانهها، سالن تولید با نیاز به تهویه ویژه، سیستمهای گرمایش/رطوبت صنعتی
- استخری و فضاهای باز: تنظیم رطوبت، جلوگیری از رشد کپک، کنترل شرایط محیط اطراف
پیستوله(پرونا و وینر)
مشخصات فنیمشخصات فنی مشخصات فنی
مزایا
کاربردهاکوره پخت رنگ U شکل (U-Type Furnace)
کوره U شکل نوعی کوره صنعتی پیوسته است که مسیر حرکت مواد یا قطعات در آن به شکل U طراحی شده است. این ساختار باعث صرفهجویی در فضا و امکان برگشت سریع قطعات در خط تولید میشود. در این نوع کوره، محصولات پس از ورود از یک طرف، تحت حرارت یکنواخت در مسیر U قرار گرفته و از طرف دیگر خارج میشوند.
🔧 مشخصات فنی کوره U شکل:
شکل هندسی U شکل (دو بازوی موازی متصل با قوس برگشتی)
نوع سوخت گاز طبیعی، گازوئیل یا المنتهای الکتریکی
جنس بدنه فولاد مقاوم به حرارت با پوشش ضدزنگ
عایق حرارتی پشم سرامیک با دانسیته بالا، نسوز سیلیکاتی
سیستم حرارتی مشعلهای صنعتی یا المنتهای مقاومتی
سیستم کنترل دما ترموکوپل و کنترلر PID دیجیتال
محدوده دمایی تا 800 یا 1200 درجه سانتیگراد (بسته به نوع)
ابعاد رایج سفارشیسازی بر اساس نیاز خط تولید
نصب و راهاندازی ایستاده، متصل به کانوایر یا ثابت
🌟 مزایا:
- صرفهجویی در فضا نسبت به کورههای خطی مستقیم
- افزایش راندمان حرارتی بهدلیل برگشت گرما از قوس برگشتی
- قابل اتصال به کانوایر یا واگن
- کنترل دقیق دما در طول مسیر
- قابلیت نصب مشعلهای چندمرحلهای
- افزایش بازدهی تولید و کاهش اتلاف انرژی
🧩 کاربردها:
- عملیات حرارتی قطعات فلزی
- خشککردن و پیشگرمایش در صنایع رنگ و پوشش
- پخت لعاب یا پوششهای پودری
- صنایع خودروسازی، فولاد، سرامیک، تجهیزات صنعتی
سیستم شستشوی فسفاته (Phosphate Pre-treatment System)
شستشوی فسفاته یکی از مراحل کلیدی آمادهسازی سطح قطعات فلزی پیش از رنگکاری است. در این فرآیند، سطح فلز با محلولهای خاصی تیمار میشود تا چربیها و زنگزدگی حذف شده و لایهای از فسفات بر سطح فلز تشکیل شود. این لایه بهعنوان لایه زیرین رنگ عمل کرده و باعث افزایش چسبندگی، مقاومت در برابر خوردگی و دوام پوشش نهایی میشود.
🔧 مشخصات فنی
تعداد مراحل شستشو ۳ تا ۷ مرحله (معمولاً ۵ مرحله شامل چربیگیری، آبکشی، فسفاته، آبکشی نهایی، پسیویشن)
جنس مخازن استیل ضدزنگ یا گالوانیزه با پوشش اپوکسی
حجم مخزن بسته به ظرفیت خط از ۵۰۰ لیتر تا ۵۰۰۰ لیتر
سیستم گرمایش المنت برقی یا کویل بخار
دمای عملیات فسفاته حدود ۴۵ تا ۶۰ درجه سانتیگراد
نوع فسفات مورد استفاده فسفات آهن، روی یا منگنز (بسته به نیاز خط رنگ)
کنترل فرآیند اتوماسیون PLC یا کنترل دستی با دماسنج و پیاچمتر
سیستم نازلپاشی نازلهای استیل با فشار تنظیمشده (در صورت نوع پاششی)
سیستم فیلتراسیون فیلترهای مکانیکی یا مغناطیسی برای تهنشینسازی لجن فسفاته
🌟 مزایا:
- افزایش چسبندگی رنگ به سطح فلز
- جلوگیری از زنگزدگی و خوردگی فلز
- افزایش عمر مفید پوشش رنگ
- ایجاد سطح یکنواخت برای رنگپذیری بهتر
- سازگاری با انواع سیستمهای رنگ پودری و مایع
🧩 کاربردها:
- صنایع خودروسازی
- تولیدات فلزی و کابینتسازی
- صنایع لوازم خانگی (یخچال، ماشین لباسشویی، اجاق گاز)
- تجهیزات اداری و فروشگاهی فلزی
- قطعات فلزی در خطوط رنگ پودری و مایع
چربیگیر آهن( Grease Trap-Iron Type)
چربیگیر آهنی، دستگاهی است برای جداسازی چربی، روغن و ذرات معلق از فاضلاب خروجی آشپزخانهها، رستورانها و صنایع غذایی. این تجهیز با استفاده از اصل اختلاف وزن مخصوص چربی و آب، چربی را در محفظهای جدا کرده و از ورود آن به شبکه فاضلاب و گرفتگی لولهها جلوگیری میکند.
🛠️ مشخصات فنی
جنس بدنه فولاد کربنی (St37 یا St52) با پوشش رنگ اپوکسی ضد خوردگی
ضخامت ورق ۳ تا ۵ میلیمتر بسته به ظرفیت و فشار کاری
ظرفیت (دبی عبوری) از ۱۰۰ لیتر تا ۲۰۰۰ لیتر بر ساعت (سفارشیسازیپذیر)
سیستم ورودی و خروجی فلنجی یا رزوهای با سایزهای ۲، ۳ یا ۴ اینچ
محل نصب روی زمین، داخل زمین یا کنار سینکها
پوشش داخلی رنگ اپوکسی یا پوشش پلیاتیلن برای افزایش مقاومت شیمیایی
شیر تخلیه از جنس برنج یا استیل برای خروج چربیجمعشده
فیلتر داخلی صفحات جداکننده چربی و جامدات از جنس فولاد یا پلیاتیلن
🌟 مزایا:
- افزایش عمر سیستم لولهکشی و تصفیهخانه
- کاهش هزینههای تعمیر و نگهداری شبکه فاضلاب
- قابل طراحی در ابعاد و ظرفیتهای مختلف
- مقاوم در برابر خوردگی با رنگهای صنعتی ضد زنگ
- امکان تخلیه و تمیزکاری آسان
🧩 کاربردها:
- رستورانها و آشپزخانههای صنعتی
- واحدهای تهیه غذای آماده و فستفودها
- کشتارگاهها و صنایع بستهبندی گوشت
- صنایع لبنی و شیرینیپزی
- صنایع فرآوری مواد غذایی
