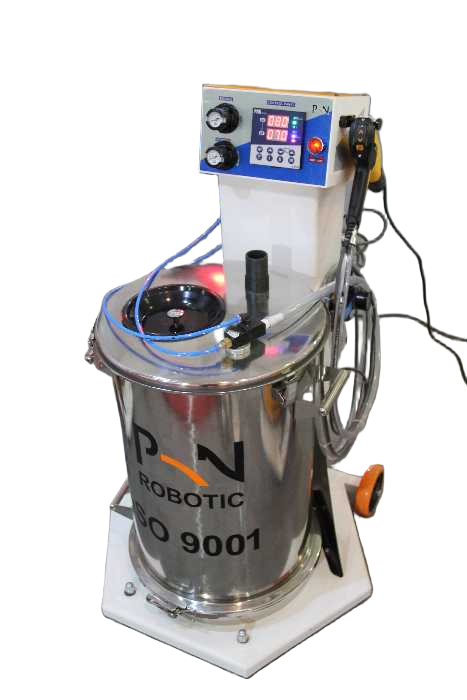

دستگاه پاشش رنگ الکترواستاتیک (Electrostatic paint spraying machine)
دستگاه پاشش رنگ الکترواستاتیک برای اعمال پوشش پودری روی سطوح فلزی استفاده میشود. در این روش، ذرات رنگ پودری با بار الکتریکی منفی باردار میشوند و به سمت سطح فلزی (دارای اتصال به زمین) جذب میگردند. سپس در کوره حرارتی پخته میشوند تا پوششی یکنواخت، سخت و مقاوم ایجاد شود.
⚙️ مشخصات فنی:
نوع رنگ پودری الکترواستاتیک
سیستم پاشش دستی / اتوماتیک
ولتاژ خروجی 0 تا 100 کیلوولت DC قابل تنظیم
جریان خروجی 0 تا 200 میکروآمپر
ظرفیت مخزن رنگ 20 تا 60 لیتر (مخزن پودری)
نوع تفنگ پاشش تفنگ بادی با نازلهای قابل تنظیم
کنترلر پنل دیجیتال / آنالوگ با تنظیم ولتاژ و جریان
طول شلنگ پاشش 5 تا 10 متر
کمپرسور باد مورد نیاز برای عملکرد بهینه (معمولاً 6–8 بار)
سیستم زمین سیم ارت قوی جهت جلوگیری از شوک الکتریکی
ابعاد دستگاه متغیر، قابل حمل یا ثابت (بسته به مدل)
🌟 مزایا:
- چسبندگی عالی رنگ به سطح فلز
- کاهش پرت رنگ و صرفهجویی در مصرف
- عدم استفاده از حلالهای شیمیایی (محیطزیستدوست)
- مقاومت بالا در برابر حرارت، خوردگی و ضربه
- خشک شدن سریع در کوره و بدون نیاز به زمان هواگیری
- پوشش یکنواخت و ضخامت کنترلشده
- نگهداری آسان و قطعات قابل تعویض
🛠️ کاربردها:
- صنایع خودروسازی (قطعات خودرو)
- صنایع لوازم خانگی (یخچال، اجاق گاز، کولر)
- صنعت مبلمان فلزی (صندلی، میز)
- ساخت درب و پنجره فلزی
- تجهیزات صنعتی و ابزارآلات
- صنایع برق و الکترونیک (تابلو برق)
- پوششدهی قطعات ساختمانی (نرده، پله، حفاظ)
سایکلون جمع آوری رنگ (Cyclone Paint Collector)
🛠️ مشخصات فنی
- ابعاد کل: معمولاً در نمونۀ ۹ فیلتره (پلیاستر) با ابعاد حدود ۲۹۰×۱۵۰×۱۰۰ سانتیمتر مدلهای استاندارد نیز
میتوانند ابعاد دلخواه کاربر داشته باشند.
- موتور: الکتروموتور سهفاز موتوژن با توان 3 kW و دور 2800 RPM به همراه فن سانتریفیوژ (Boguard)
- فیلترها: بسته به مدل بین ۶ تا ۹ فیلتر از جنس پارچه پلیاستر برای جداسازی میکروذرات
- جنس بدنه: اغلب از استنلساستیل یا ورق فولادی با پوشش پودری جهت مقاومت در برابر خوردگی و استهلاک
- راندمان جداسازی: حدود 85 الی 95 درصد برای ذرات رنگ معلق (15–20 میکرون)
- گارانتی: معمولاً ۱۲ ماه
📌 عملکرد
در فرایند عملکرد سایکلون:
- هوای آلوده به ذرات رنگ بهصورت تنشدار یا اسپیرال وارد محفظه مخروطی میشود.
- نیروی گریز از مرکز، ذرات سنگینتر را به دیوارهها میکوبد و به سمت محفظه جمعآوری هدایت میکند.
- هوا (با ذرات سبکتر) به سمت مرکز و بالا حرکت کرده و وارد سیستم فیلترثانویه یا فن مکنده میگردد.
- مخزن خروجی در پایین سایکلون، ذرات جمعآوری شده را ذخیره میکند تا مجدداً در چرخه رنگآمیزی استفاده شود
🌟 مزایا
- صرفهجویی بالا در مصرف رنگ: بازیافت ۳۰–۹۰ درصد رنگ و ورود مجدد آن به خط
- افزایش راندمان تولید: سرعت اجرا و کاهش توقفها در خط رنگ
- محافظت از فن و تجهیزات: قرارگیری فن خارج از مسیر ذرات، افزایش عمر مفید آن
- کاهش آلودگی محیط کار: جلوگیری از خروج ذرات معلق به محیط اطراف و حفظ سلامت افراد
- کاهش هزینه نگهداری: عدم نیاز به فیلترهای گرانقیمت و ذات بدون قطعات متحرک
🔧 کاربردها
- کابینهای پاشش رنگ پودری در صنایع فلزی و قطعات خودرو
- خطوط رنگ OEM و صنعتی
- واحدهای رنگآمیزی با تنوع رنگ بالا یا تولید انبوه
- صنایع نیازمند بازیافت و استفاده مجدد رنگ پودری
🧩 اجزای اصلی سیستم
چند فیلتر پارچهای: جداکننده ذرات فوقریز
الکتروموتور + فن سانتریفیوژ : ایجاد مکش مطلوب
بدنه مخروطی استنلساستیل: ایجاد جریان گردابی مطلوب
مخزن پایین مخروط: جمعآوری رنگ بازیافتی
اتصالدهنده به کابین رنگ: نصب مستقیم برای جلوگیری نشت
🔄 مسیر نصب و استفاده
- اتصال بخش ورودی سایکلون به کابین یا هود مکنده
- نصب موتوفن متناسب با ظرفیت خط
- اطمینان از زاویه مخروط (~۲۰–۷۰ درجه) برای جریان مناسب
- بعد از پایان پاشش، زمان کافی برای کم شدن ذرات داخل فیلتر در نظر گرفته شود (۸–۱۰ دقیقه)
- ذرات جمعشده را الک و جهت مصرف مجدد در خط آمادهسازی کنید
کوره صنعتی کانوایر (Conveyor Oven)
کوره کانوایر نوعی کوره صنعتی پیوسته است که در آن قطعات بر روی یک نوار نقاله (Conveyor) حرکت میکنند و بهصورت خودکار از مراحل مختلف پخت، خشککردن یا حرارتدهی عبور میکنند. این کورهها برای پخت رنگ پودری، رنگ مایع، خشککردن قطعات، یا عملیات حرارتی سبک در خطوط تولید انبوه بسیار مناسباند.
⚙️ مشخصات فنی کوره کانوایر(نمونه):
نوع کوره پیوسته با نوار نقاله زنجیری یا تسمهای
ابعاد مفید داخلی ۱۲۰۰ × ۱۵۰ × ۴۰۰ سانتیمتر (قابل سفارشیسازی)
سیستم حرارتی مشعل گازی یا المنت برقی
کنترل دما ترموستات دیجیتال PID با دقت بالا
دماکاری قابل تنظیم ۵۰ تا ۲۵۰ درجه سانتیگراد
جنس بدنه داخلی استیل نسوز یا ورق گالوانیزه با عایق حرارتی سرامیکی
نوع عایقبندی پشم سنگ یا پشم سرامیک با ضخامت ۷.۵ تا ۱۰ سانتیمتر
نقاله انتقال زنجیر فولادی با شاسی مستحکم یا تسمه حرارتمقاوم
سرعت نقاله قابل تنظیم با اینورتر (۰.۵ تا ۵ متر بر دقیقه)
تهویه فن مکنده و دمنده برای تهویه گازهای داغ
🌟 مزایای کوره کانوایر:
- پیوستگی در تولید و افزایش بهرهوری خطوط صنعتی
- کاهش زمان توقف بین قطعات و افزایش سرعت پخت
- کنترل دقیق دما در تمام نواحی کوره
- کاهش نیروی انسانی به دلیل اتوماسیون فرآیند
- قابل تنظیم بودن زمان و دما برای انواع قطعات و رنگها
- کاهش مصرف انرژی به دلیل عایقبندی کامل
- امکان سفارشیسازی کامل بر اساس نیاز مشتری
🧰 کاربردهای کوره کانوایر:
- پخت رنگ پودری الکترواستاتیک روی قطعات فلزی
- خشککردن قطعات صنعتی پس از شستوشو یا رنگ
- عملیات حرارتی سبک (Pre-heating یا Stress relief)
- تولید انبوه قطعات فلزی با رنگهای مختلف
- خطوط مونتاژ بدنه دوچرخه، قطعات خودرو، قفسههای فلزی، و غیره
مونوسایکلون (Monocyclone)
مونوسایکلون یک دستگاه جداساز ذرات است که بر پایه نیروی گریز از مرکز (سانتریفیوژ) طراحی شده است. هوا یا گاز آلوده از طریق ورودی مارپیچی وارد بدنه استوانهای شکل میشود و ذرات جامد به دلیل نیروی گریز از مرکز به دیواره برخورد کرده و در بخش پایینی (قیف تخلیه) تهنشین میگردند، در حالی که گاز تصفیهشده از خروجی بالا خارج میشود.
🛠 مشخصات فنی مونوسایکلون:
جنس بدنه فولاد کربنی یا استنلس استیل (بسته به نوع کاربرد)
ضخامت ورق بین ۲ تا ۵ میلیمتر (قابل تنظیم بر اساس نیاز)
ظرفیت هوادهی از ۱۰۰۰ تا ۱۵۰۰۰ متر مکعب در ساعت
راندمان جداسازی تا ۹۵٪ برای ذرات بالای ۵ میکرون
نوع نصب عمودی با پایه یا آویز از سازه
نوع تخلیه دستی یا اتوماتیک (با والو ستارهای یا بگ)
پوشش رنگ اپوکسی صنعتی مقاوم به خوردگی یا رنگ پودری الکترواستاتیک
🌟 مزایا:
- ساختار ساده و نگهداری آسان
- راندمان بالا در حذف ذرات درشت
- عدم نیاز به انرژی الکتریکی (در برخی مدلها)
- مقاومت بالا در برابر سایش
- قابل استفاده در شرایط دمایی بالا و محیطهای صنعتی خورنده
🧩 کاربردها:
- پیشفیلتر در سیستمهای فیلتراسیون نهایی (مثلاً بگفیلتر)
- جمعآوری گرد و غبار در صنایع رنگپاشی، ریختهگری، چوب، سیمان، آجرپزی و فلزکاری
- سیستمهای انتقال مواد پودری و گرانولی
- صنایع شیمیایی، دارویی و غذایی (در موارد خاص با استنلس استیل)
گان رنگ پودری(Paint Gun)
گان رنگ پودری یکی از اجزای اصلی سیستم پاشش رنگ الکترواستاتیک است که رنگ پودری را با استفاده از فشار هوا و بار الکتریکی بر سطح قطعه پاشش میکند. این دستگاه برای رنگآمیزی یکنواخت، با کیفیت بالا و با حداقل پرت رنگ در صنایع فلزی، خودرویی، لوازم خانگی و دیگر صنایع استفاده میشود.
⚙️ مشخصات فنی (مثال برای مدل پیشرفته):
نوع گان دستی / اتوماتیک
ولتاژ خروجی تا ۱۰۰ کیلوولت (قابل تنظیم)
نوع بار الکترواستاتیک (منفی یا مثبت)
فشار هوای مورد نیاز ۵ تا ۸ بار
دبی پودر 0 تا 600 گرم در دقیقه
وزن حدود ۵۰۰ تا ۷۰۰ گرم
متریال نازل تفلون ضدسایش یا استیل
نوع نازلها تخت، گرد، پروفایل (قابل تعویض)
قابلیت شستشو دارد، با هوای فشرده و مواد شوینده خاص
🌟 مزایا:
- پاشش یکنواخت و پوشش بالا
- کاهش پرت پودر و افزایش بازدهی
- مصرف انرژی کمتر نسبت به رنگ مایع
- قابلیت استفاده از رنگهای بازیافتی
- سرعت بالای رنگآمیزی
- ایمنی بیشتر برای اپراتور (در صورت رعایت اصول)
- عمر مفید بالا در صورت نگهداری مناسب
🧩 کاربردها:
- صنایع تولید کابینت و مبلمان فلزی
- صنایع خودروسازی و قطعات خودرو
- تولید لوازم خانگی (اجاق، ماشین لباسشویی و…)
- صنایع روشنایی، رک و تابلو برق
- تجهیزات صنعتی و سولهها
بگ فیلتر(Bag Filter)
بگ فیلتر یکی از پرکاربردترین تجهیزات فیلتراسیون صنعتی برای جمعآوری گرد و غبار، ذرات معلق و آلودگیهای ناشی از فرآیندهای صنعتی است. این سیستم با استفاده از کیسههای پارچهای، هوا را از ذرات آلاینده پاک کرده و به محیط بازمیگرداند.
⚙️مشخصات فنی
نوع فیلتر بگ فیلتر کیسهای (Baghouse Filter)
جنس کیسهها پلیاستر، نومکس (Nomex)، فایبرگلاس، پلیپروپیلن
تعداد کیسهها بسته به ظرفیت سیستم، معمولاً 10 تا 500 عدد
قطر کیسهها 120 الی 160 میلیمتر
طول کیسهها 1 تا 3 متر
حداکثر دمای کاری از 100 تا 260 درجه سانتیگراد (بسته به جنس)
نوع تمیزکاری پالس جت (Pulse Jet)، شیکر مکانیکی یا معکوس هوا
راندمان فیلتراسیون بالای ۹۹٪ برای ذرات بالای ۱ میکرون
⭐ مزایا
- راندمان بالا در حذف ذرات
- قابلیت استفاده در دماهای بالا
- تعویض آسان کیسهها
- مصرف انرژی نسبتاً پایین
- مناسب برای صنایع مختلف با غلظت غبار بالا
🛠 کاربردها
- صنایع فولاد و ریختهگری
- کارخانههای سیمان، آهک و گچ
- صنایع چوب و MDF
- کارگاههای رنگ و پودرپاشی
- نیروگاهها
- معادن و خردایش سنگ
کوره پخت رنگ تونلی(Tunnel Oven)
کوره تونلی رنگ یکی از تجهیزات کلیدی در خطوط رنگ پودری و مایع صنعتی است که برای پخت رنگ قطعات فلزی استفاده میشود. در این کوره، قطعات از طریق کانوایر بهصورت پیوسته وارد کوره شده، در دمای مشخص پخته شده و از طرف دیگر خارج میشوند. این نوع کوره برای خطوط تولید با تیراژ بالا کاربرد دارد و بازدهی حرارتی بالایی دارد.
⚙️مشخصات فنی
نوع کوره تونلی (پیوسته)
نوع انرژی مصرفی گاز شهری، گازوئیل، یا المنت برقی
طول کوره بسته به ظرفیت: از ۶ تا ۱۸ متر
عرض مفید داخل کوره ۸۰ تا ۱۵۰ سانتیمتر
ارتفاع مفید داخل کوره ۱۵۰ تا ۲۰۰ سانتیمتر
محدوده دمای کاری ۱۸۰ تا ۲۲۰ درجه سانتیگراد
نوع گردش هوا سیرکوله با فنهای حرارتی ضد حرارت
نوع عایقبندی پشم سنگ متراکم یا پانل ساندویچی نسوز
مدت زمان پخت رنگ ۲۰ تا ۳۰ دقیقه بسته به نوع رنگ و ضخامت قطعه
سیستم کنترل دما ترموستات دیجیتال یا PLC با سنسور حرارتی دقیق
🌟 مزایا:
- پیوستگی فرآیند پخت و کاهش زمان توقف تولید
- کاهش مصرف انرژی نسبت به کورههای باکس
- دقت بالا در کنترل دما و یکنواختی گرما
- افزایش سرعت تولید و ظرفیت بالا
- کاهش آلودگی و گردوغبار به دلیل طراحی بسته
- عایقبندی قوی و کاهش پرت حرارتی
- ایمنی بالا به دلیل سیستمهای کنترلی پیشرفته
🛠 کاربردها:
- صنایع خودروسازی (قطعات فلزی، شاسی، سپر)
- تجهیزات آشپزخانه صنعتی
- تولید قفسه، میز، صندلی و مبلمان فلزی
- صنعت ساختمان (درب، پنجره، نرده، حفاظ)
- صنعت برق (تابلو برق، رک، قطعات صنعتی)
سیستم شستشوی چهار مرحله ای(4Stage Pre-treatment System)
🔧 مشخصات فنی
تعداد مراحل ۴ مرحله (چربیگیری، آبکشی، فسفاته/نانو، آبکشی نهایی)
روش اجرا اسپری یا غوطهوری (Dip or Spray Type)
جنس بدنه وانها استیل ضدزنگ (SS304) یا ورق گالوانیزه با پوشش اپوکسی
حجم مخازن ۵۰۰ تا ۲۰۰۰ لیتر (قابل سفارشیسازی)
سیستم کنترل دستی یا اتومات (با PLC، ترموستات، تایمر)
دمای کاری بین ۴۵ تا ۶۰ درجه سانتیگراد
نوع پمپ سانتریفیوژ ضد اسید، توان ۱ تا ۳ اسب بخار
سیستم انتقال کانوایر زمینی یا هوایی (مونوریل)
نازلها پلیپروپیلن یا استیل مقاوم به خوردگی
📌 توضیحات فرآیند شستشوی 4 مرحله ای
۱. چربیگیری (Degreasing):
- حذف روغن، گریس، آلودگی و ناخالصیها با مواد قلیایی یا شویندههای صنعتی.
۲. آبکشی اول (Rinsing 1):
- شستشوی با آب شهری یا DI جهت حذف مواد باقیمانده چربیگیر.
۳.فسفاته یا نانوپوشش (Phosphating / Nano Coating):
- ایجاد لایه محافظ روی فلز جهت افزایش چسبندگی رنگ و مقاومت در برابر زنگزدگی.
۴.آبکشی نهایی (Rinsing 2):
- شستشوی نهایی جهت آمادهسازی قطعه برای ورود به اتاق رنگ.
🌟 مزایا
- چسبندگی بالا: رنگ بهتر به سطح میچسبد و دوام بیشتری دارد
- افزایش عمر قطعه: با جلوگیری از خوردگی و زنگزدگی
- سازگار با محیط زیست: در صورت استفاده از نانوپوشش
- قابلیت سفارشیسازی: بر اساس نوع قطعه، خط تولید و فضا
- قابل ترکیب با خطوط پاشش رنگ اتوماتیک
🛠 کاربردها
- صنعت خودروسازی
- رنگآمیزی تجهیزات خانگی و صنعتی
- قطعات برق و الکترونیک
- صنایع پروفیل، پنل و دربهای فلزی
- تجهیزات پزشکی و دفاعی
